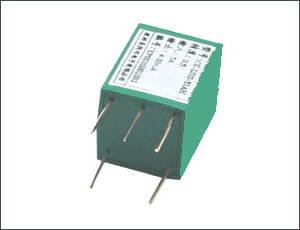

單相交流電壓隔離傳感器/變送器
型號: |
CE-VJ03 |
|
負載能力: |
電壓輸出≤5mA |
|
CE-VJ03A(真有效值) |
|
|
電流輸出≤300Ω |
輸入范圍: |
0~1V 0~1000V |
|
響應時間: |
400 mS |
輸出類型: |
5V或4-20 mA |
|
輔助電源: |
+12V或+15V或+24V |
精度等級: |
0.5級 |
|
靜態功耗: |
200 mW |
產品特性表
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗(mW) |
安裝方式 |
Vz,Vd,Vg,Iz輸出 |
Iy輸出 |
CE-VJ03
CE-VJ03A |
電 磁 |
≤2500VDC |
≤400mS |
2倍1秒10次 |
50(H型)
200(S型) |
250 |
PCB式
導軌式 |
產品選型表 (請按"從左到右的原則"選出可選項)
主型號 |
輸出類型 |
輔助電源 |
穿孔方式
(mm) |
外形
結構 |
等級
指數 |
常用額定值 |
CE-VJ03 |
3---0~5V DC (Vz)
4---0~20mA (Iz)**
5---4~20mA (Iy)** |
2---12V
3---15V
4---24V |
M-無孔 |
H4 |
0.5 |
100V,110V,220V,250V
380V,400V |
3---0~5V DC (Vz)
8---0~10V DC (Vd) |
2---12V
3---15V |
H1 |
0.5 |
100V,110V
220V,250V
380V,400V
500V,1000V |
CE-VJ03A |
1---0~5V RMS(Vg)*
3---0~5V DC (Vz)
4---0~20mA (Iz)**
5---4~20mA (Iy)**
7---4~20 mA(Id)***
8---0~10V DC (Vd) |
2---12V
3---15V
4---24V |
S2
S3 |
0.5 |
* CE-VJ03A無Vg輸出方式,等級指數只有0.5級。
**-選用該輸出類型時,負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時,請用戶在訂貨時注明。
*** 二線制4~20mA選24V輔助電源;CE-VJ03A 無Id輸出方式。
選型示例:CE-VJ03-52MS2-0.2/0~250V。
描 述:輸入單相交流電壓:0~250V,輸出:4~20mA,輔助電源:+12V, 無孔(端子輸入),等級指數:0.2級的S2型電量隔離變送器。
接線參考圖(點擊可放大)
|
外型圖 |
安裝圖 |
接線圖 |
H1型 |
|
|
|
H4型 |
|
|
|
S2型無孔 |
|
|
|
S3型無孔 |
|
|
|
|
