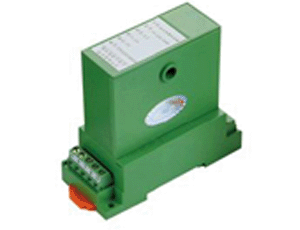

功率型電量隔離傳感器/變送器
| 型號： |
CE-P02(單相有功) |
|
|
|
| |
CE-Q02(單相無功) |
|
輸出類型： |
5V或4-20 mA |
| |
CE-P31(三相有功) |
|
精度等級： |
0.5級 |
| |
CE-Q31(三相無功) |
|
負載能力： |
電壓輸出≤5mA |
| |
CE-P41(四線有功) |
|
|
電流輸出≤300Ω |
| |
CE-Q41(四線無功) |
|
響應時間： |
600 mS |
| 輸入范圍： |
0～75V 0～500V AC
|
|
輔助電源： |
+12V或+15V或+24V |
| |
0～0.5A 0～25A AC |
|
靜態功耗： |
800 mW |
產品特性表
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 |
Vz,Vd,Vg,Iz輸出 |
Iy輸出 |
CE-P02
CE-Q02 |
電磁 |
≤2500VDC |
≤600mS |
電流：20倍1秒5次
電壓：2倍1秒10次 |
300 |
420 |
導軌式 |
CE-P31
CE-Q31
CE-P41
CEQ41 |
840 |
960 |
產品選型表 （請按"從左到右的原則"選出可選項）
主型號 |
輸出類型 |
輔助電源 |
穿孔方式
（mm） |
外形
結構 |
等級
指數 |
常用額定值 |
電壓 |
電流 |
CE-P02
CE-Q02
CE-P31
CE-Q31
CE-P41
CEQ41 |
3---0~5VDC (Vz)
4---0~20mA (Iz)
5---4~20mA (Iy)*
8---0~10V DC（Vd） |
2---12V
3---15V |
A-Ф4
B-Ф6.5 |
S3 |
0.5 |
75V，110V，220V，
250V，380V，400V，
500V |
1A，2A，5A，
10A，15A，20A，25A |
*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω时，请用户在订货时注明。
選型示例：CE－P41－52BS3－0.5/0~250V*0~5A
描 述：輸入電壓0~250V，電流：0~5A，輸出: 4~20mA，輔助電源：+12V，Ф6.5等級指數:0.5級的S3型電量隔離變S3型电量隔离变送器。
接線參考圖（點擊可放大）
|
外型圖 |
安裝圖 |
接線圖 |
| S3型無孔 |
|
|
|
| S3型無孔 |
|
|
|
| S3型無孔 |
|
|
|
|
 |
|
|
| |
|
