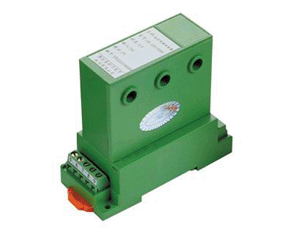

無源三相交流電流隔離傳感器/變送器
| 型號： |
CE-IJ31-10 |
|
精度等級： |
0.5級或1.0級 |
| |
CE-IJ31-20 |
|
響應時間： |
≤ 15 uS |
| 輸入范圍： |
0.5A～25A AC |
|
輔助電源： |
無源 |
| 輸出類型： |
跟蹤電壓或跟蹤電流 |
|
負載能力： |
詳見下表 |
產品特性表
型號 |
輸出
類型 |
隔離
耐壓 |
線性
誤差 |
工頻
相差 |
額定變化/
輸出標稱值 |
負載條件 |
響應時間 |
過載能力 |
安裝方式 |
CE-IJ31-10 |
Vg |
≤2500VDC |
≤0.2% |
35′ |
0～1.2V |
>1MΩ |
≤15uS |
20倍且小于500A，一秒5次 |
導軌/螺孔 |
| CE-IJ31-20 |
Ig |
5A/2.5mA |
≤1.2V |
產品選型表 （請按"從左到右的原則"選出可選項）
主型號 |
輸出類型 |
輔助電源 |
穿孔方式
（mm） |
外形結構 |
等級指數 |
輸入范圍 |
| CE-IJ31 |
1-跟蹤電壓Vg
2-跟蹤電流Ig |
0-無源 |
B---ф6.5 |
S3 |
0.5
1.0 |
0.5A～25A |
接線參考圖（點擊可放大）
|
|
| |
|
