無源單相交流電流隔離傳感器/變送器
型號: |
CE-IJ03-*0 |
|
精度等級: |
0.5級或1.0級 |
輸入范圍: |
0.5A~300 AC |
|
響應時間: |
≤ 250 mS |
輸出類型: |
0~5V或0~10V或開關量 |
|
輔助電源: |
無源 |
|
跟蹤電壓或跟蹤電流 |
|
負載能力: |
詳見下表 |
產品特性表
型號 |
輸出
類型 |
隔離
耐壓 |
線性
誤差 |
工頻
相差 |
額定變化/
輸出標稱值 |
負載條件 |
響應時間 |
過載能力 |
安裝方式 |
CE-IJ03-10 |
Vg |
≤2500VDC |
≤0.2% |
35′ |
0~1V~5V |
>1MΩ |
≤15uS |
20倍且小于500A,一秒5次 |
导轨/PCB |
CE-IJ03-20 |
Ig |
5A/2.5mA |
≤1.2V |
50A/25mA |
≤5V |
300A/37.5mA |
≤5V |
CE-IJ03-30
CE-IJ03-80 |
Vz*
Vd** |
≤1% |
无 |
0~5V
0~10V |
>1MΩ |
≤250mS |
CE-IJ03-J0 |
J*** |
开关量 |
280/5A AC
400/5A DC |
產品選型表 (請按"從左到右的原則"選出可選項)
主型號 |
輸出類型 |
輔助電源 |
穿孔方式
(mm) |
外形結構 |
等級指數 |
輸入范圍 |
CE-IJ03 |
1-跟蹤電壓Vg
2-跟蹤電流Ig |
0-无源 |
B---ф6.5 |
H1
|
0.5
1.0 |
0.5A~25A |
M---無孔 |
S2 |
0.1A~5A |
B---ф6.5 |
D---ф13 |
S3 |
0.5~100A |
3-0~5VDC(Vz)
8-0~10VDC(Vd)
J-開關量輸出 |
E---ф20 |
0.5
1.0 |
2~300A |
注: |
1、 |
表中Vz*輸出可由傳感器內設的跳線裝置實現三組輸入2A/5A/10A;20A/50A/75A;100A/150A/200A;每組輸入之間可通過跳線來進行隨意轉換 |
|
2、 |
表中Vd**輸出可由傳感器內設的跳線裝置實現兩組輸入20A/50A/75A;100A/150A/200A;每組輸入之間可通過跳線來進行隨意轉換 |
|
3、 |
表中J***輸出可接交直流電壓電流的負載 |
接線參考圖(點擊可放大)
|
外型圖 |
安裝圖 |
接線圖 |

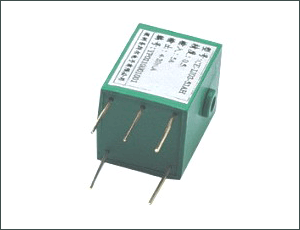

H1型 |
|
|
|
S2型有孔 |
|
|
|
S2型無孔 |
|
|
|
S3型有孔 |
|
|
|
|
