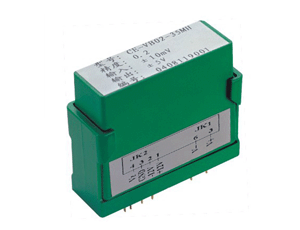

頻率型電量隔離傳感器/變送器
| 型號： |
CE-F01 |
|
負載能力： |
電壓輸出≤5mA |
| |
|
|
|
電流輸出≤300Ω |
| 輸入范圍： |
0～55Hz 0～5KHz |
|
響應時間： |
400 mS |
| 輸出類型： |
5V或4-20 mA |
|
輔助電源： |
+12V或+15V或+24V |
| 精度等級： |
0.5級 |
|
靜態功耗： |
300 mW |
產品特性表
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 |
Vz,Vd,Vg,Iz輸出 |
Iy輸出 |
| CE-F01 |
光 電 |
≤2500VDC |
≤400mS |
2倍1秒10次 |
200 |
250 |
導軌式 |
產品選型表 （請按"從左到右的原則"選出可選項）
主型號 |
輸出類型 |
輔助電源 |
輸入波形 |
外形
結構 |
等級
指數 |
常用額定值 |
頻率 |
電壓 |
| CE-F01 |
3---0~5VDC(Vz)
4---0~20mA(Iz)
5---4~20mA(Iy)* |
2---12V
3---15V
4---24V |
F---方波
O---OC頻率信號
R---過零任意波形
T---TTL電平
Z---正弦波 |
S3 |
0.5 |
55Hz，100Hz,
1kHz，2kHz,
5kHz |
50V，110V，
250V，400V，
500V |
| Z---正弦波 |
H4
S3 |
45~65HZ |
50V,110V
250V |
*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
選型示例：CE－F01－32FS2－0.5/0~55Hz（250V）
描 述：輸入0~55Hz方波信號（電壓250V），輸出：0~5V，輔助電源：+12V，等級指數：0.5級的S2型電量隔離傳感器。
接線參考圖（點擊可放大）
|
|
| |
|
