一、概述
本產品為一種單相功率因數測量的電量隔離傳感器,其輸入和輸出信號之間完全隔離，通過內部開關可切換為有功或無功的測量，輸出可設定為單極性或感性、容性測量的標準信號輸出。該產品可廣泛用於電力，通訊，鐵路，工業控制等領域。
二、產品選型
產品主型號：CE-C02-*2BS3 其中*號代表輸出類型。

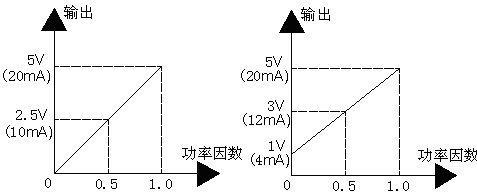

當功率因數測量為0～1時：
"*"可選為3:0-5V,4:0-20mA,5:4-20mA;

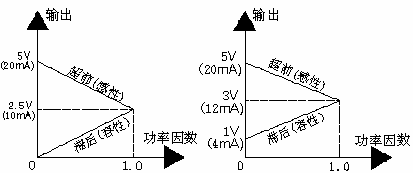

當功率因數測量為0.05L～1～0.05C時(出廠默認)：
"*"可選為3:2.5±2.5V,4:10±10mA,5:12±8mA;
三、主要技術指標
* 輔助電源：+12V～+28V (功耗小於400mW)
* 輸入範圍：電壓 0～500V；電流0～25A;
功率因數0～1；0.05L～1～0.05C
* 輸出：0～5V, 0～20mA, 4～20mA,
2.5±2.5V,10±10mA,12±8mA等
* 紋波：<10mV
* 精度等級：0.5級（採用引用誤差）
* 工作溫度：-10～50℃
* 溫漂特性：0.5級 200ppm/℃
* 隔離耐壓：2500V DC
* 負載能力：電壓輸出≥1kΩ 電流輸出≤250Ω
* 響應時間：≤ 250 mS
* 輸入過載能力：2倍額定電壓輸入值，施加1秒，間隔10秒，重複10次。
四、產品接線圖（如圖１）
圖1 CE-C02電壓輸出S型接線參考圖
其它未定義的引腳，用戶不能作為它用;電流輸出接9腳端子
五、產品外形尺寸
產品採用S3外型結構其尺寸如下： S3型：長X寬X高=83X36X76㎜
|
