一、概述
本產品為一種運用Rogowski原理，研製出的新型交流電流電量隔離變送器，產品具有以下特點：
1、測量電流範圍寬0-1200A
2、工作頻率範圍寬≤100MHz
3、響應時間快
4、精度高、線性度好
5、過載能力強（無磁飽和）
6、多種輸出信號：0-5V，0-20mA，4-20mA
可廣泛用於電力、通迅、鐵路、冶金、化工、礦山、工業控制等領域的交流寬範圍的大電流測量。

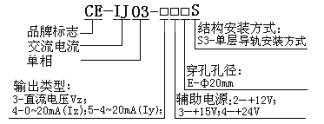

二、產品型號



三、主要技術指標
輔助電源：DC12V、DC15V、DC24V、DC±12V、DC±15V
輸入範圍：電流0-1200A(可根據用戶要求確定)
輸出：0-5V，0-20mA，4-20mA
精度等級：0.5級（採用引用誤差），額定輸入10%以下不保證精度
工作溫度：0-50℃
溫漂特性：0.5級 500ppm/℃
隔離耐壓：2500V DC
負載能力：電壓輸出≥2kΩ
　　　　　電流輸出≤250Ω
響應時間：電壓輸出≤300mS
　　　　　電流輸出≤2500mS
輸入過載能力：2倍額定電流輸入值，施加1秒。間隔10秒，重複10次

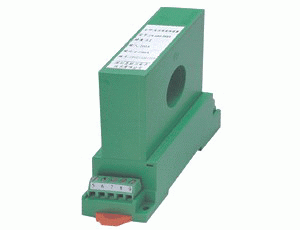

四、 產品接線圖及外觀圖

產品參考接線圖
安裝方式：DIN35導軌或M4螺釘固定安裝，尺寸如上		S3外形：83L*38W*76H（mm）
