一、技術參數
A、主要的功能與特點
–單通道,本安輸入回路,開關或接近開關信號輸入
–觸電器觸點輸出,可選閉合(NO)/(NC)輸出功能

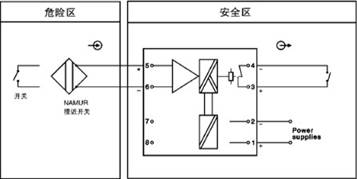

–接收來自危險區的開關或接近開關信號輸入,經隔離並轉換為標準的電平信號傳輸到安全區輸出
–「輸入-輸出-電源」完全隔離
–帶觸點輸出狀態指示燈
–整機體積小、重量輕、可高密度安裝
|
|
B、輸入參數(危險區信號)
輸入:接近開關,開關觸點
輸入工作電壓:8V
輸入工作電流:8mA
開關閥值:1.5mA
回滯:0.2mA ~0.4mA |
C、輸出參數(安全區信號)
輸出:繼電器觸點信號
≤250VAC/120VDC
開關頻率:≤10Hz
輸入輸出特性:
現場開關閉合或輸入回路>1.7mA時,輸出晶體管導通,LED指示燈亮,則輸出觸點處於閉合狀態;
現場開關開路或輸入回路電>1.5mA時,輸出晶體管不導通,LED燈滅,則輸出觸點處於斷開狀態; |
D、本質安全參數
防爆標誌:[Exib] ⅡC
最高電壓Um:242V
最高輸出電壓Uo:12V
最大輸出電流Io:51mA
最大外部電感Lo:5mH
最大外部電容Co:1μF |
E、環境參數
供 電 電 源 :DC24V±10%
紋波係數Wpp:<5%
電流損耗:約1W
工作溫度:0 ~ +50℃
存儲溫度:-10~ +70℃
相對濕度:0 ~ 95%RH(無冷凝)
安裝:DIN35mm標準導軌安裝
外形尺寸 :25*80*80mm(寬*高*深)
重量:約120g |
二、性能指標(相對於滿量程)
響應時間:≤0.5S(0→90%)
絕緣電阻:輸入-輸出-電源之間
≥100MΩ/DC 500V
隔離強度:輸入-輸出-電源-接地之間
DC 1500V 50Hz·1分鐘(直流電源)
AC 1500V 50Hz·1分鐘(交流電源)
上電穩定時間:≤3s
LED指示:黃色,觸點狀態指示
「NO」燈亮:指示觸點處於閉合狀態
「NC」燈滅:指示觸點處於斷開狀態 |
三、機器結構
結構 :小型插裝結構
連接方式 :3mm接線端子
端子螺絲材質:鐵表面鍍鎳
(螺絲容許扭扭矩小於0.8N·m)
機殼材質:耐燃性樹脂
隔離:通道絕緣(輸入-輸出-電源間) |
