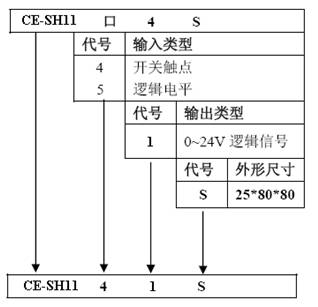

一、技術參數
A、主要的功能與特點
–單通道，本安輸入回路，開關或接近開關信號輸入
–開關電壓輸入（開關觸點或邏輯電平）
–允許控制開關直接連到24VDC供電回路的任意一端
–「輸入-輸出-電源」完全隔離
–帶觸點輸出狀態指示燈
–整機體積小、重量輕、可高密度安裝
|
|

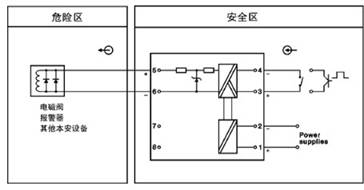

B、輸入參數（危險區信號）
輸入：開關電壓輸入（開關觸點或邏輯電壓）
輸入開關閉合：≤28V
輸入開關開啟：8 ~ 16V
輸入電流：≤1mA/24V
開關延時：≤2mS |
C、輸出參數（安全區信號）
輸出：邏輯信號
輸出電壓：：≤28V
輸出電流：45mA，短路保護
開關頻率：≤10Hz
危險區輸出特性：
最高輸出電壓24V
最低輸出電壓12V（輸出電流45mA）
不導通，LED燈滅，則輸出觸點處於斷開狀態； |
D、本質安全參數
防爆標誌：[Exib] ⅡC
最高電壓Um：242V
最高輸出電壓Uo：28V
最大輸出電流Io：118mA
最大外部電感Lo：1.5mH
最大外部電容Co：0.083μF |
E、環境參數
供 電 電 源 ：DC24V±10%
紋波係數Wpp：<5%
電流損耗：約1W
工作溫度：0 ~ +50℃
存儲溫度：-10~ +70℃
相對濕度：0 ~ 95%RH（無冷凝）
安裝：DIN35mm標準導軌卡式安裝
外形尺寸 ：25*80*80mm(寬*高*深)
重量：約120g |
二、性能指標（相對於滿量程）
響應時間：≤0.5S(0→90%)
絕緣電阻：輸入-輸出-電源之間
≥100MΩ/DC 500V
隔離強度：輸入-輸出-電源之間
DC 1500V 50Hz·1分鐘(直流電源)
AC 1500V 50Hz·1分鐘（交流電源）
上電穩定時間：≤1s
LED指示：黃色，觸點狀態指示
H/L燈亮：指示輸出為高邏輯電平信號
H/L燈滅：指示輸出為低邏輯電平信號 |
三、機器結構
結構 ：小型插裝結構
連接方式 ：3mm接線端子
端子螺絲材質：鐵表面鍍鎳
（螺絲容許扭扭矩小於0.8N·m）
機殼材質：耐燃性樹脂
隔離：通道絕緣（輸入-輸出-電源間） |
