一、技術參數

    A、主要的功能與特點

       –小型卡裝式隔離型輸入端安全柵
       –輸入回路本質安全，防爆標誌[Exib]ⅡC
       –可連接二線制變送器
       –對現場變送器配電，並且限制危險能量從本安端子竄入到危險場所，並將直流信號轉換成隔離的標準過程信號
       –帶電源指示、輸出信號零點和滿度調整
       –「輸入—輸出—電源」三者磁隔離
       –與溫度成線性化處理（熱電偶、熱電阻）

    B、輸入參數（危險區信號）

       輸入電流    輸入範圍：4~20mA
                配電電壓：18.5V~28.5V
                  輸入電阻：內置輸入電阻器50Ω
       輸入電壓   輸入範圍：1~5V
                輸入電阻：≥50KΩ
       輸入熱電偶（毫伏信號）
       輸入範圍：分度號 測量範圍（℃）最小量程（℃）
                     K    0-1300    120
                     E    0-1000    80
                     S    0-1600    580
                     B    400-1800  1000
                     R    0-1600    850
                     T    -200-400  120
                     N    0-1200    180
                     W    0-2300    340
                     J    0-1200    100

       輸入熱電阻
       輸入範圍：分度號 測量範圍（℃） 最小量程（℃）
                 Cu50    -50-150    50
                 Cu100   -50-150    50
                 Pt10    -200-600   200
                 Pt100   -200-800   50
       引線電阻：≤5Ω（三線相同）

    C、輸出參數（安全區信號）
       輸出電流時  輸出範圍：DC 4~20mA
                 允許負載：≤350Ω
       輸出電壓時  輸出範圍：DC 1~5V
                 輸入量程：≤10KΩ

    D、本質安全參數
       防爆標誌：[Exib] ⅡC
       最高允許電壓Um：242V
       最高輸出電壓Uo：28V
       最大輸出電流Io：118mA

    E、環境參數
       供 電 電 源 ：DC24V±10%
                 紋波係數10%P-P 以下約1W
       使用溫度範圍： 0 ~ +50℃
       使用濕度範圍：0 ~ 95%RH（無冷凝）
       安       裝：DIN導軌安裝

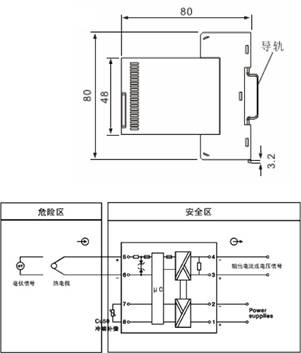

       外 形 尺 寸 ：25*80*70mm(寬*高*深)
       重       量：約120g
