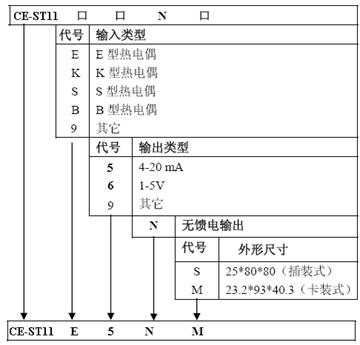

一、技術參數
A、主要的功能與特點
–小型插裝式/卡裝式構造的信號隔離處理器
–「輸入—輸出—電源」三者磁隔離
–將熱電偶輸入信號轉換成隔離的、與溫度成線性的標準過程信號
–帶電源顯示燈
–輸出信號零點和滿度調整
|
|
B、輸入參數（危險區信號）
輸入範圍：分度號 測量範圍（℃） 最小量程（℃）
E 0-1000 50
K 0-1300 75
S 0-1600 380
B 400-1800 780
輸入電阻：≥20KΩ
最小輸入信號：≥3mV |
C、輸出參數
輸出電流時 輸出範圍：4~20mA
允許負載：≤350Ω
輸出電壓時 輸出範圍： 1~5V
輸入量程： ≥10KΩ
|
| D、環境參數
供 電 電 源 ：DC24V±10%
紋波係數10%P-P 以下約2W
使用溫度範圍： -5 ~ +55℃
使用濕度範圍：0 ~ 95%RH（無冷凝）
安 裝：DIN導軌安裝

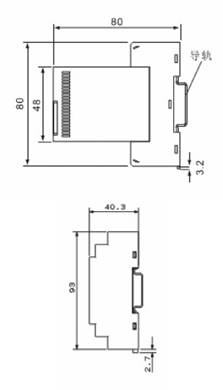

外 形 尺 寸 ：S型：25*80*70mm(寬*高*深)
M型：23.2*93*40.3mm
重 量：約150g |
|
二、性能指標（相對於滿量程）
標準精度：±0.3%
冷端補償誤差：冷端溫度0~50℃時，≤±1℃
溫度係數：±0.015%/℃
響應時間：≤0.5S 以下(0→90%)
電源電壓變動的影響：±0.1%/允許電壓範圍
絕緣電阻：輸入-輸出-電源間
100MΩ以上/DC 500V
隔離強度：輸入-輸出-電源-地面間
DC 1500V·1分鐘
AC 1500V·1分鐘
負載電阻變化的影響：±0.1%/250Ω

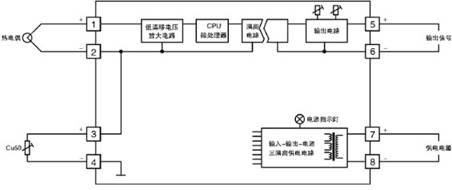

冷端補償：端子3、4之間跨接Cu50銅電阻 |
三、機器結構
結構 ：小型插裝/卡裝結構
連接方式 ：3mm接線端子
端子螺絲材質：鐵表面鍍鎳
（螺絲容許扭扭矩小於0.8N·m）
機殼材質：耐燃性樹脂
隔離：通道絕緣（輸入-輸出-電源間）
零點調整範圍：-5 ~ +5%（通過零點調整旋鈕）
滿度調整範圍：95 ~ 105%（通過滿度調整旋鈕）
電源顯示燈：綠色LED、電源供電時亮燈 |
