一、技術參數
A、主要的功能與特點
–小型卡裝式隔離型輸入端安全柵
–一路輸入回路本質安全，一路輸出回路本質安全，防爆標誌[Exib]ⅡC
–將直流信號轉換成隔離的標準過程信號，並且限制危險能量從本安端子竄入到危險場所
–帶電源指示、輸出信號零點和滿度調整

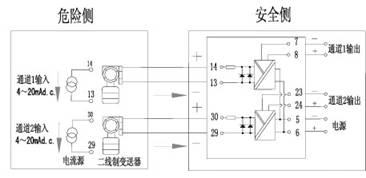

–兩個獨立的輸入、輸出通道，每一通道的「輸入-輸出-電源」三者磁隔離
|
|
B、輸入參數（危險區信號）
通道 1：
輸入電流時 輸入範圍：4~20mA
配電電壓：18.5V ~ 28.5V
輸入電阻：內置輸入電阻器50Ω
輸入電壓時 輸入範圍：1~5V
輸入電阻：≥50KΩ
輸入熱電阻時（Pt100）
輸入信號範圍：-200℃ ~ +800℃
通道 2：
輸出電流時 輸入範圍：4~20mA
允許負載：≤500Ω
輸出電壓時 輸入範圍：1~5V
輸入電阻：≥10KΩ |
C、輸出參數（安全區信號）
通道 1：
輸出電流時 輸入範圍：4~20mA
允許負載：≤500Ω
輸出電壓時 輸入範圍：1~5V
輸入電阻：≥10KΩ
通道 2：
輸入電流時 輸入範圍：4~20mA
輸入電阻：≤50Ω
輸入電壓時 輸入範圍：1~5V
輸入阻抗：≥10KΩ |
D、本質安全參數
防爆標誌：[Exib] ⅡC
最高電壓Um：250V
最高輸出電壓Uo：30V
最大輸出電流Io：30mA
最大外部電感Lo：10mH
最大外部電容Co：0.066μF |
E、環境參數
供 電 電 源 ：DC24V±10%
紋波係數10%P-P 以下約5W
使用溫度範圍：-20℃ ~ +60℃
使用濕度範圍：10% ~ 85%RH（無冷凝）
安 裝：DIN導軌安裝
外 形 尺 寸 ：45.5*113.5*100mm(寬*高*深)
重 量：約500g |
二、性能指標（相對於滿量程）
標準精度：±0.2%
溫度係數：±0.02%/℃
響應時間：≤0.5S(0→90%)
電源電壓變動的影響：±0.2%/允許電壓範圍
絕緣電阻：輸入-輸出-電源之間
50MΩ以上/DC 500V
隔離強度：輸入-輸出-電源-接地之間
DC 1500V·1分鐘
AC 1500V·1分鐘
負載電阻變化的影響：±0.2%/500Ω (電流輸出時)
±0.2% (電壓輸出時)
上電穩定時間：≤3s |
三、機器結構
結構 ：小型插裝結構
連接方式 ：3mm接線端子
端子螺絲材質：鐵表面鍍鎳
（螺絲容許扭扭矩小於0.8N·m）
機殼材質：耐燃性樹脂
隔離：通道絕緣（輸入-輸出-電源間） |
