一、技術參數
A、主要的功能與特點
–小型卡裝式隔離型輸入端安全柵
–輸入回路本質安全,防爆標誌[Exib]ⅡC

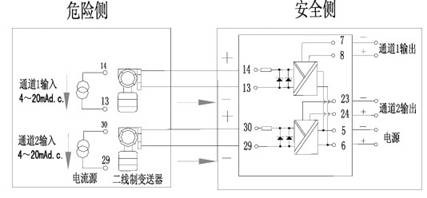

–可連接二線制變送器
–對現場變送器配電,並且限制危險能量從本安端子竄入到危險場所,並將直流信號轉換成兩路互相隔離的標準過程信號
–帶電源指示、輸出信號零點和滿度調整
|
|
B、輸入參數(危險區信號)
輸入電流時 輸入範圍:4~20mA
輸入電阻:內置輸入電阻器50Ω
輸入電壓時 輸入範圍:1~5V
輸入電阻:≥50KΩ
|
C、輸出參數(安全區信號)
輸出電流時 輸出範圍:4~20mA
允許負載:≤500Ω
輸出電壓時 輸出範圍:1~5V
輸入量程:≥10KΩ |
D、本質安全參數
防爆標誌:[Exib] ⅡC
最高電壓Um:250V
最高輸出電壓Uo:30V
最大輸出電流Io:30mA
最大外部電感Lo:10mH
最大外部電容Co:0.066μF |
E、環境參數
供 電 電 源 :DC24V±10%
紋波係數10%P-P 以下約5W 使用溫度範圍:-20℃ ~ +60℃ 使用濕度範圍:10% ~ 85%RH(無冷凝) 安 裝:DIN導軌安裝 外 形 尺 寸 :45.5*113.5*100mm(寬*高*深) 重 量:約500g |
二、性能指標(相對於滿量程)
標準精度:±0.2%
溫度係數:±0.02%/℃
響應時間:≤0.5S(0→90%)
電源電壓變動的影響:±0.2%/允許電壓範圍
絕緣電阻:輸入-輸出-電源之間
50MΩ以上/DC 500V
隔離強度:輸入-輸出-電源-接地之間
DC 1500V·1分鐘
AC 1500V·1分鐘
負載電阻變化的影響:±0.2%/500Ω (電流輸出時)
±0.2% (電壓輸出時)
上電穩定時間:≤3s |
三、機器結構
結構 :小型插裝結構
連接方式 :3mm接線端子
端子螺絲材質:鐵表面鍍鎳
(螺絲容許扭扭矩小於0.8N·m)
機殼材質:耐燃性樹脂
隔離:通道絕緣(輸入-輸出-電源間)
零點調整範圍:-5 ~ +5%(通過零點調整旋鈕)
滿度調整範圍:95 ~ 105%(通過滿度調整旋鈕)
電源顯示燈:綠色LED、電源供電時亮燈 |
