一、技術參數

    A、主要的功能與特點

       –小型卡裝式隔離型輸入端安全柵
       –輸入回路本質安全，防爆標誌[Exib]ⅡC

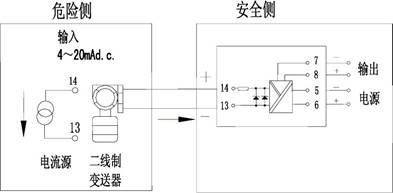

       –可連接二線制變送器
       –對現場變送器配電，並且限制危險能量從本安端子竄入到危險場所，並將直流信號轉換成隔離的標準過程信號
       –帶電源指示、輸出信號零點和滿度調整
       –「輸入—輸出—電源」三者磁隔離

    B、輸入參數（危險區信號）
       –輸入電流時  輸入範圍：4~20mA
                    配電電壓：18.5V~28.5V
                    輸入電阻：內置輸入電阻器50Ω
       –輸入電壓時  輸入範圍：1~5V
                    輸入阻抗：≥50KΩ
      –輸入熱電阻時（Pt100）
                    輸入信號範圍：-200℃ ~ +800℃

    C、輸出參數（安全區信號）

       –輸出電流時  輸出範圍：4~20mA
                    允許負載：≤500Ω
       –輸出電壓時  輸出範圍：1~5V
                    允許負載：≥10KΩ

    E、環境參數
       供 電 電 源 ：DC24V±10%
       紋波係數10%P-P 以下約2.5W
       使用溫度範圍：-20 ~ +60℃
       使用濕度範圍：10% ~ 85%RH（無冷 凝）
       安        裝：DIN導軌安裝
       外形尺寸：22.5*113.5*100mm(寬*高*深)
       重        量：約250g

二、性能指標（相對於滿量程）
    標準精度：±0.2%
    溫度係數：±0.02%/℃
    響應時間：≤0.5S(0→90%)
    電源電壓變動的影響：±0.2%/允許電壓範圍
    絕緣電阻：輸入-輸出-電源間
             50MΩ以上/DC 500V
    隔離強度：輸入-輸出-電源-地面間
             DC 1500V·1分鐘（直流電源）
             AC 1500V·1分鐘（交流電源）
    負載電阻變化的影響：±0.2%/250Ω(電流輸出時)
    上電穩定時間：≤3s

三、機器規格
    結構 ：小型插裝結構
    連接方式 ：3mm接線端子
    端子螺絲材質：鐵表面鍍鎳
                （螺絲容許扭扭矩小於0.8N·m）
    機殼材質：耐燃性樹脂
    隔離：通道絕緣（輸入-輸出-電源間）
    零點調整範圍：-5 ~ +5%（通過零點調整旋鈕）
    滿度調整範圍：95 ~ 105%（通過滿度調整旋鈕）
    電源顯示燈：綠色LED、電源供電時亮燈
