CE-IZ04-□□LX型電流傳感器 |
電器特性
規格型號 |
HEC05-LX |
HEC10-LX |
HEC15-LX |
HEC20-LX |
HEC25-LX |
HEC50-LX |
額定電流 |
5A |
10A |
15A |
20A |
25A |
50A |
線性範圍 |
0-±13A |
0-±25A |
0-±38A |
0-±50A |
0-±63A |
0-±125A |
輸出電壓 |
±4V |
線性度 |
±1% |
失調電壓 |
<±0.04V |
磁滯誤差 |
<±0.02V |
溫度漂移 |
±1% |
反應時間 |
《3uS di/dt=50A/uS |
供電電流 |
±15V、±12V |
消耗電流 |
18mA |
絕緣電壓 |
2.5KV AC 50Hz 1分鐘 |
使用溫度 |
-10℃~+75℃ |
貯存溫度 |
-15℃~+85℃ |

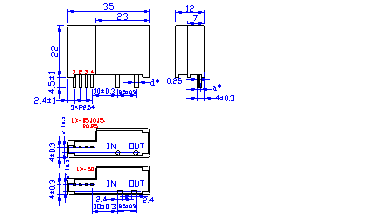

安裝圖:
安裝圖 |
型 號 |
尺寸a*(mmm) |
尺寸d*(mmm) |
![](images/iz04.gif) |
HEC05-LX |
1.3 |
Φ0.7 |
HEC10-LX |
1.4 |
Φ1.0 |
HEC15-LX |
1.6 |
Φ1.4 |
HEC20-LX |
1.6 |
Φ1.4 |
HEC25-LX |
1.7 |
Φ1.6 |
HEC50-LX |
1.7 |
口1.6*2.4 |
註:接線方法 1、+15V;2、-15V;3、Vout;4、0V
外型結構:
![](images/lx.gif)
應用特性: 用於測量直流、交流及脈衝電流、原、副邊之間高度絕緣。外殼符合UL94-V0標準。PCB板安裝。體積小、重量輕、耗電省。
應用領域: 變頻調、電源裝置、通信電源、UPS電源、電焊機
|
|
|
