1.產品選型表
型號 |
輸出類型 |
輔助電源 |
穿孔孔徑（mm） |
外型結構 |
額定電流 |
CE-IZ04-□□E |
0-4V、0-5V |
±12V
±15V |
20.5*10.5 |
E1 |
50-600A |
0-50mA |
12.7*7 |
E3 |
0-50A |
12.7*7 |
E3 |
0-100A |
0-4V、0-5V
0-20mA、4-20mA |
Φ21 |
E4 |
10mA-10A |
Φ21 |
E4 |
50-400A |
Φ43 |
E5 |
10mA-10A |
Φ60（鉗型） |
E6 |
300-1200A |
0-4V、0-5V |
PCB |
LX |
5-50A |
2.通用性能指標
性能指標 |
外型結構 |
| |
E1、4、5、6 |
E3 |
LX |
| |
|
|
|
線性範圍 |
1.5倍額定電流 |
過載能力 |
20倍額定電流 |
2倍額定電流 |
等級指數 |
1% |
0.5% |
1% |
失調電壓 |
±20mV |
|
±40mV |
失調電流 |
|
±0.2mA |
|
磁滯誤差 |
±10mV |
±0.2mA |
±20mV |
溫度漂移 |
≤250ppm/℃ |
200ppm |
500ppm |
響應時間 |
≤10uS |
≤1uS |
≤3uS |
電源耗電 |
≤25mA |
≤10mA+輸出電流 |
≤25mA |
隔離耐壓 |
3KVRMS/50Hz/min |
使用溫度 |
-10℃~+80℃ |
貯存溫度 |
-25℃~85℃ |
阻燃特性 |
UL94-V0 |
3.E系列外形圖

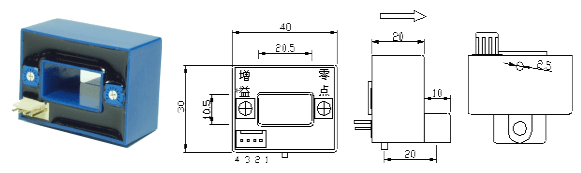

E1型：

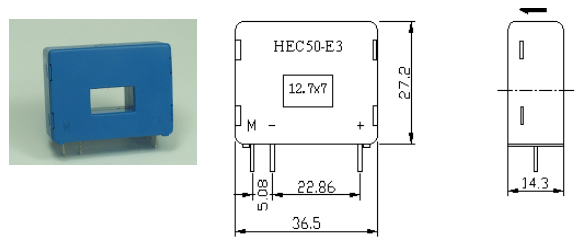

E3型：

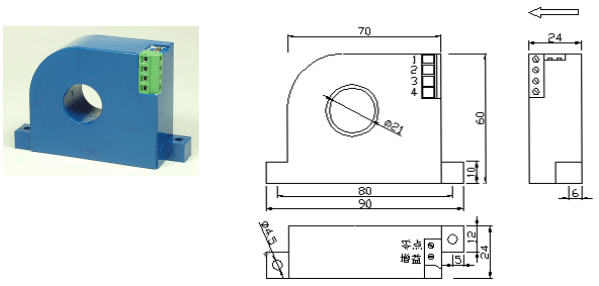

E4型：
E5型：

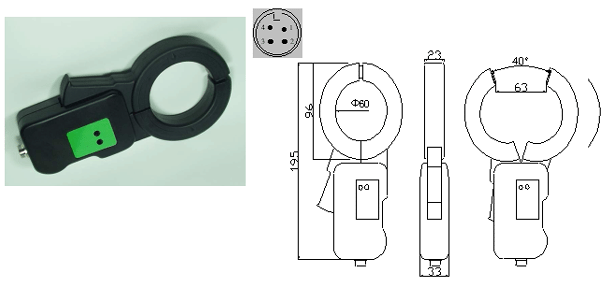

E6型：
註：E4、5（10mA-10A）產品主要用於電流差值測量、漏電監控系統 。
應用特性: 用於測量直流、交流、脈衝電流等，副邊真實反映原邊波形。
產品特點： 體積小、重量輕、低功耗，穿孔結構，原、副邊高度絕緣，無插入損耗。
應用領域： 變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控機床、電解電鍍、
電力機車、微機監控、電網監控。
注意事項：
1、工作電源、輸出端必須正確連接，不能錯接；
2、兩電位器請不要隨意調整，若需調校，請用小螺絲刀緩慢旋轉至所需精度即可；
3、當電流母線填滿穿線孔時，獲得最佳的測量精度；
4、原邊電流沿傳感器箭頭方向流動時，才能獲得同相輸出。 |
