1.產品選型表
型號 |
輸出類型 |
輔助電源 |
穿孔孔徑(mm) |
外型結構 |
額定電流 |
CE-IZ04-□□C |
0-4V、0-5V |
±12V
±15V |
Φ42 |
C1 |
200-2000A |
0-4V
0-5V
0-20mA
4-20mA |
62*15 |
C2 |
300-1000A |
85*15 |
C3 |
300-2500A |
125*26 |
C4 |
800-6000A |
150*40 |
C5 |
800-6000A |
0-4V
0-5V |
Φ22 |
C8 |
100-500A |
Φ35 |
C9 |
100-800A |
0-4V0-5V |
104*20 |
C10 |
600-2500A |
0-4V
0-5V |
182*70 |
C11 |
4000-10000A |
41*11 |
C12 |
200-1000A |
2.通用性能指標
線性範圍 |
1.5倍額定電流 |
響應時間 |
10uS |
過載能力 |
20倍額定電流 |
電源耗電 |
≤25mA |
等級指數 |
1% |
隔離耐壓 |
3KVRMS/50Hz/min |
失調電壓 |
±20mV |
使用溫度 |
-10℃~+80℃ |
磁滯誤差 |
±10mV |
貯存溫度 |
-25℃~85℃ |
溫度漂移 |
≤500ppm/℃ |
阻燃特性 |
UL94-V0 |
3.C系列外形圖

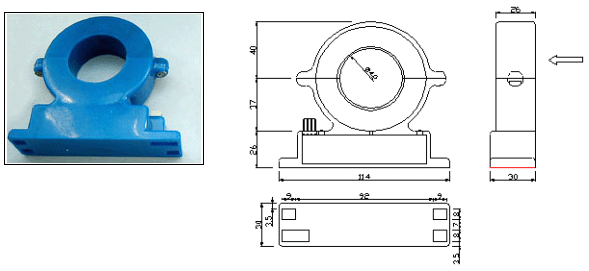

C1型:
![](images/ce-h-c1.gif)

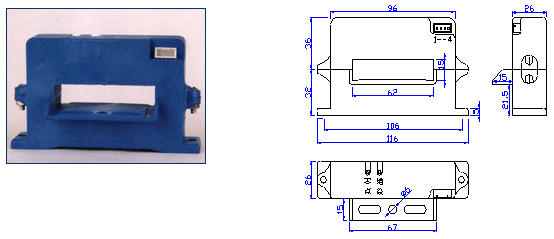

C2型:
![](images/ce-h-c2.gif)

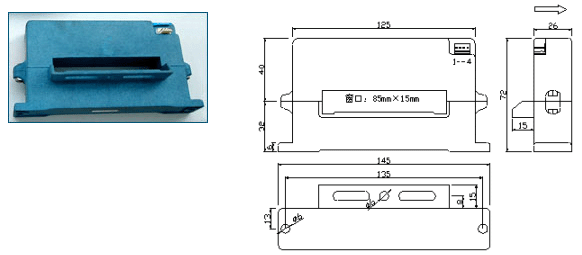

C3型:
![](images/ce-h-c3.gif)

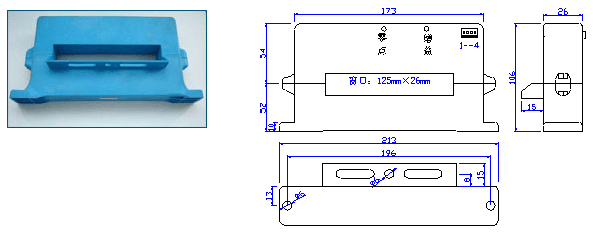

C4型:
![](images/ce-h-c4.gif)

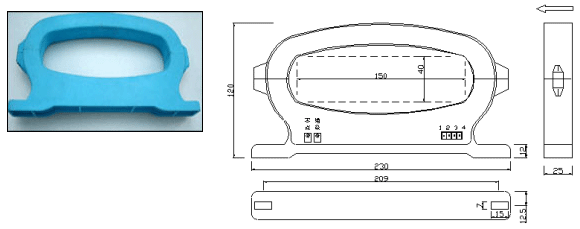

C5型:
![](images/ce-h-c5.gif)

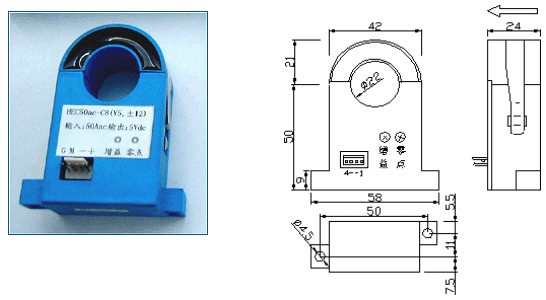

C8型:
![](images/ce-h-c6.gif)

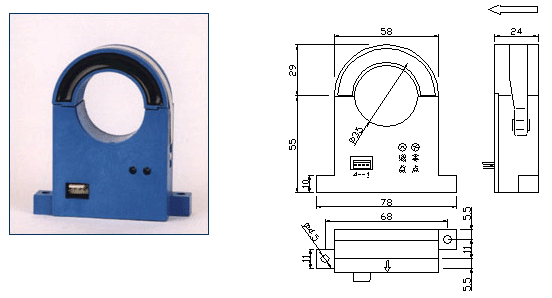

C9型:
![](images/ce-h-c7.gif)
C10型:
![](images/ce-h-c8.gif)
C11型:
C12型:
![](images/ce-h-c10.gif)
應用特性: 用於測量直流、交流、脈衝電流等,副邊真實反映原邊波形。
產品特點:體積小、重量輕、低功耗,穿孔結構,原、副邊高度絕緣,無插入損耗。
應用領域:變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控機床、電解電鍍、
電力機車、微機監控、電網監控。
注意事項:
1、工作電源、輸出端必須正確連接,不能錯接;
2、兩電位器請不要隨意調整,若需調校,請用小螺絲刀緩慢旋轉至所需精度即可;
3、當電流母線填滿穿線孔時,獲得最佳的測量精度;
4、原邊電流沿傳感器箭頭方向流動時,才能獲得同相輸出。 |
