產品選型表
型號 |
輸出類型 |
輔助電源 |
穿孔孔徑（mm） |
外型結構 |
額定電流 |
CE-IZ04-□□B |
0-4V
0-5V |
±12V
±15V |
51*12 |
B1 |
300-1500A |
64*16 |
B2 |
300-1500A |
104*22 |
B3 |
600-2500A |
52*22 |
B4 |
300-1500A |
86*26 |
B5 |
600-1500A |
103*36 |
B6 |
800-2500A |
41*11 |
B7 |
100-800A |
85*27 |
B8 |
600-2500A |
2.通用性能指標
| 線性範圍 |
1.5倍額定電流 |
響應時間 |
10uS |
| 過載能力 |
20倍額定電流 |
電源耗電 |
≤25mA |
| 等級指數 |
1% |
隔離耐壓 |
3KVRMS/50Hz/min |
| 失調電壓 |
±20mV |
使用溫度 |
-10℃~+80℃ |
| 磁滯誤差 |
±10mV |
貯存溫度 |
-25℃~85℃ |
| 溫度漂移 |
≤500ppm/℃ |
阻燃特性 |
UL94-V0 |
3.B系列外型與結構圖

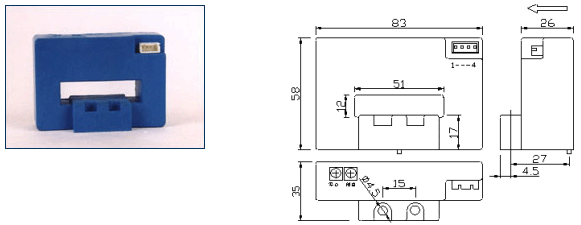

B1型：
B2型：

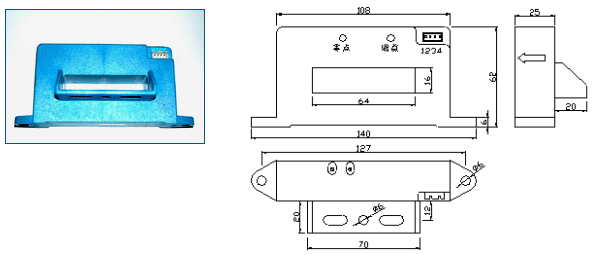

B3型：
B4型：

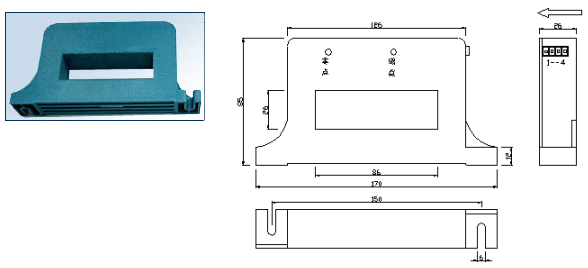

B5型：
B6型：

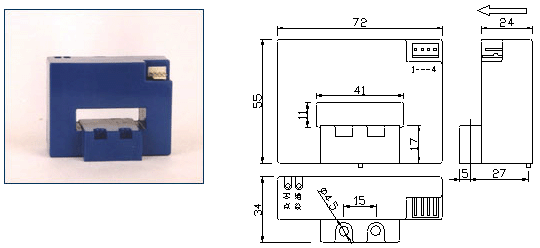

B7：

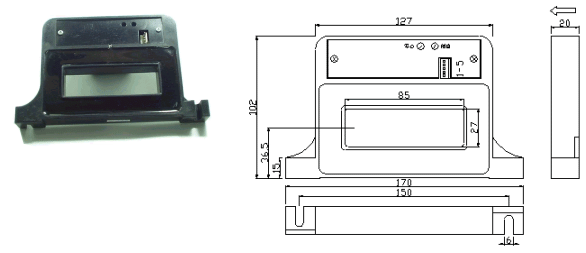

B8型：
應用特性: 用於測量直流、交流、脈衝電流等，副邊真實反映原邊波形。
產品特點：體積小、重量輕、低功耗，穿孔結構，原、副邊高度絕緣，無插入損耗。
應用領域：變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控機床、電解電鍍、
電力機車、微機監控、電網監控。
注意事項：
1、工作電源、輸出端必須正確連接，不能錯接；
2、兩電位器請不要隨意調整，若需調校，請用小螺絲刀緩慢旋轉至所需精度即可；
3、當電流母線填滿穿線孔時，獲得最佳的測量精度；
4、原邊電流沿傳感器箭頭方向流動時，才能獲得同相輸出。 |
