產品選型表
型號 |
輸出類型 |
輔助電源 |
穿孔孔徑(mm) |
外型結構 |
額定電流 |
CE-IZ04-□□A |
0-4V
0-5V |
±12V
±15V |
20*10 |
A1 |
50-600A |
Φ23 |
A2 |
30-500A |
21*10 |
A3 |
50-600A |
0-4V、0-5V
0-20mA、4-20mA |
33*16 |
A4 |
100-800A |
33*11 |
A5 |
100-500A |
0-4V
0-5V |
Φ16 |
A6 |
50-400A |
Φ20.2 |
A7 |
100-500A |
Φ20.4 |
A8 |
100-400A |
2.通用性能指標
線性範圍 |
1.5倍額定電流 |
響應時間 |
10uS |
過載能力 |
20倍額定電流 |
電源耗電 |
≤25mA |
等級指數 |
1% |
隔離耐壓 |
3KVRMS/50Hz/min |
失調電壓 |
±25mV |
使用溫度 |
-10℃~+80℃ |
磁滯誤差 |
±10mV |
貯存溫度 |
-25℃~85℃ |
溫度漂移 |
≤250ppm/℃ |
阻燃特性 |
UL94-V0 |
3.A系列外形圖

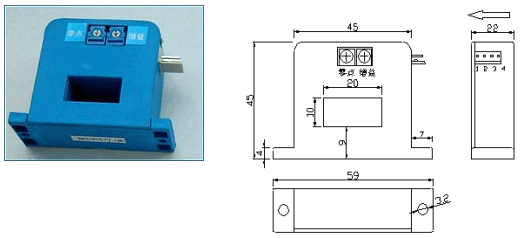

A1型:
![](images/ce-h-a1.gif)
A2型:
![](images/ce-h-a2.gif)

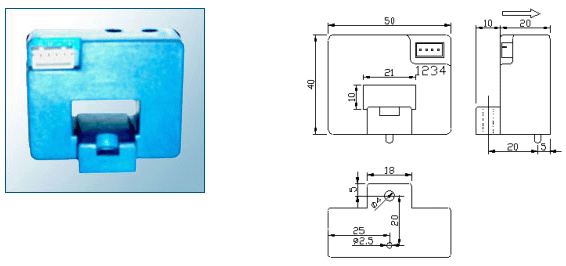

A3型:
![](images/ce-h-a3.gif)

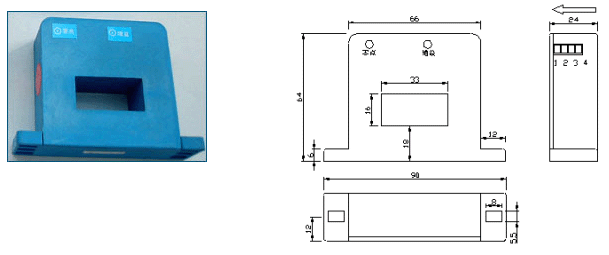

A4型:
![](images/ce-h-a4.gif)

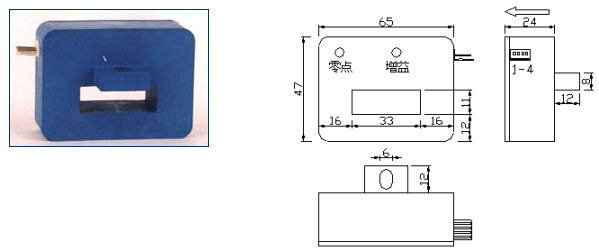

A5型:
![](images/ce-h-a5.gif)

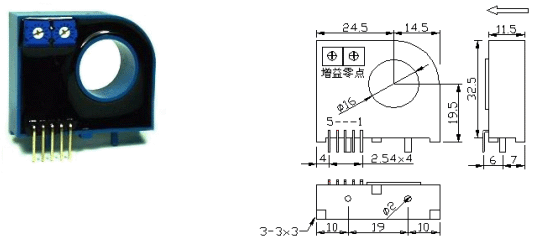

A6型:
![](images/ce-h-a6.gif)

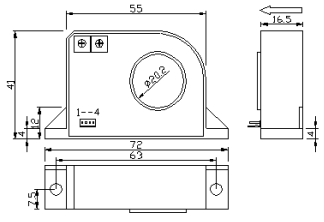

A7型:
![](images/ce-h-a7.gif)

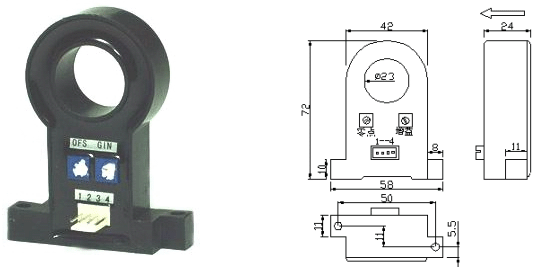

A8型:
![](images/ce-h-a8.gif)
應用特性: 用於測量直流、交流、脈衝電流等,副邊真實反映原邊波形。
產品特點: 體積小、重量輕、低功耗,穿孔結構,原、副邊高度絕緣,無插入損耗。
應用領域: 變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控機床、電解電鍍、
電力機車、微機監控、電網監控。
注意事項:
1、工作電源、輸出端必須正確連接,不能錯接;
2、兩電位器請不要隨意調整,若需調校,請用小螺絲刀緩慢旋轉至所需精度即可;
3、當電流母線填滿穿線孔時,獲得最佳的測量精度;
4、原邊電流沿傳感器箭頭方向流動時,才能獲得同相輸出。 |
