多參數智能電量變送器
本產品是集電參量採集、開關狀態監測、控制與變送於一體的電量隔離傳感器，可以同時測量三相三線、單相、三相電流保護回路；測量參數有電壓、電流、頻率、有功功率、無功功率、功率因數和累計電量、開關量。全數字交流採樣技術，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。輸入電流、電壓與開關量，標準RS-485數字接口輸出與脈衝輸出，實現與計算機及其網絡連接。
主要型號
CE-AJ91-**MN2 全隔離，N2外形
主要技術指標
序號 |
指標名稱 |
技 術 指 標 |
單位 |
備? 注 |
1 |
精度等級 |
0.5 1.0 |
% |
|
2 |
通信速率 |
38400 |
bps |
8數據位、偶校驗、1停止位 |
通信接口 |
RS-485(雙絞線) |
|
|
通信距離 |
1200(RS-485) |
m |
RS485加中繼器可延長通信距離 |
最大通信節點數 |
64 |
節點 |
僅對RS-485 |
總線保護功能 |
可承受400W的瞬時脈衝電壓 |
|
具有自動熱關斷和ESD保護功能； |
3 |
內部數據更新速率 |
60 |
mS |
|
4 |
工作溫度範圍 |
-10℃～+55℃ |
|
|
5 |
隔離電壓 |
輸入輸出隔離耐壓: 2500V DC/1分鐘
電源與輸入之間隔離耐壓：2500V DC/1分鐘
電源與輸出之間隔離耐壓：2500V DC/1分鐘 |
V |
|
6 |
過載能力 |
2倍標稱輸入電壓，持續1ｓ，間隔10ｓ，重複10次；10倍標稱輸入電流(僅穿孔式)，持續1ｓ，間隔300ｓ，重複5次.。 |
|
當被測信號超出線性測量範圍時不保證檢測精度,保護CT不能過載，最大量程輸入時持續1S，間隔10S。 |
7 |
平均無故障工作時間 |
>30000 |
小時 |
|
8 |
輔助電源 |
+24 |
V |
|
9 |
額定功耗 |
≤1.12(+24V) |
W |
輔助電源不同，功耗不同 |
10 |
脈衝輸出 |
負載能力大於40mA，脈衝寬度1秒 |
|
|
11 |
溫漂特性 |
≤300 |
ppm/℃ |
（-10℃～+55℃） |
性能描述
- 精度等級——三相三線與單相的電壓,電流,功率因素,有功、無功功率,有功、無功電度 0.5級； 三相電流保護回路電流 1.0級。
- 數據輸出——電壓Uab、Ucb、Uo，電流Ia、Ic、Io、I1、I2、I3的真有效值，頻率F，正反向有功功率P，正反向無功功率Q，正反向功率因素COSΦ，正反向有功電量與正反向無功電量,開關信號狀態量。
- 被測信號—— 電壓量程：100V（或按用戶要求製作）； 電流量程：5A（或按用戶要求製作）；
- 脈衝輸出—— 1秒鐘的脈衝輸出，負載能力大於40mA;
- 數據格式—— 8個數據位，偶檢驗，2個停止位；

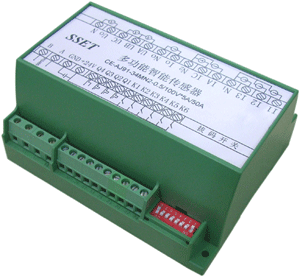

產品外形結構圖
N2
| 引角定義及接線參考圖 |
端子引腳定義表1：
保護CT輸入 |
測量CT輸入 |
測量電壓輸入 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
I1 |
I2 |
I3 |
N1 |
Ia |
Ic |
N2 |
Io |
No |
Ua |
Ub |
Uc |
Uo |
N |
端子引腳定義表2：
通訊 |
電源 |
開關輸出 |
開關輸入 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
B |
A |
GND |
+24V |
Q4 |
Q3 |
Q2 |
Q1 |
K6 |
K5 |
K4 |
K3 |
K2 |
K1 |
說明：Q1～Q4為集電極開路輸出，地端為GND；K1～K6為干接點型開關量輸入，公共端為＋24V。

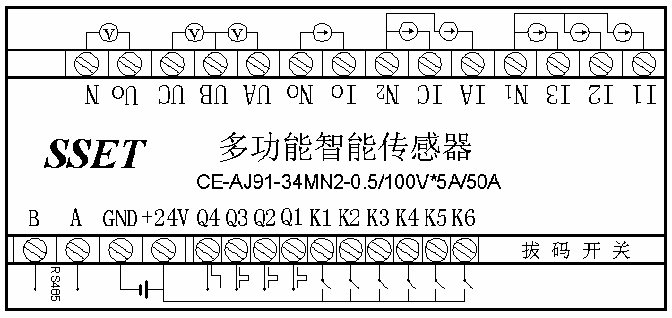

接線圖如下：
 |
協議下載:
CE-AJ91協議 |
|
| |
|
